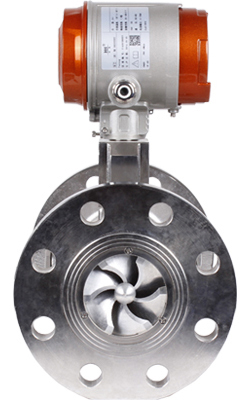

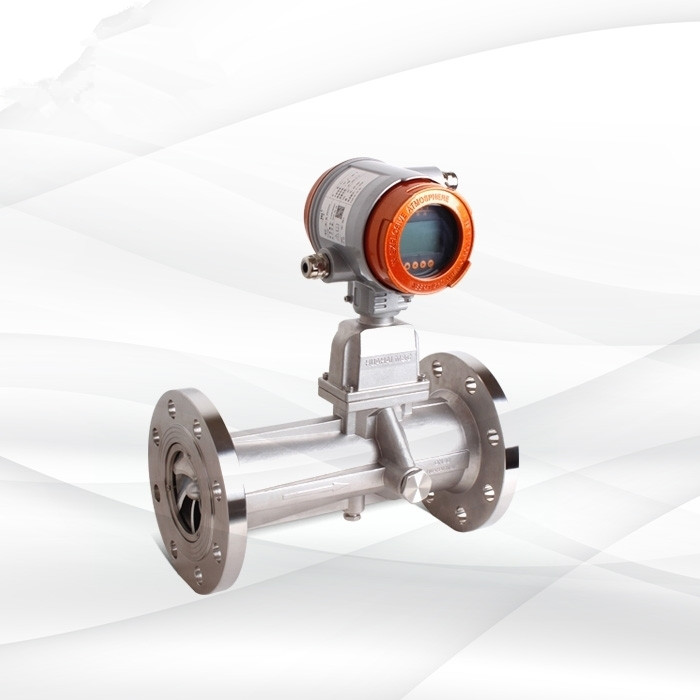

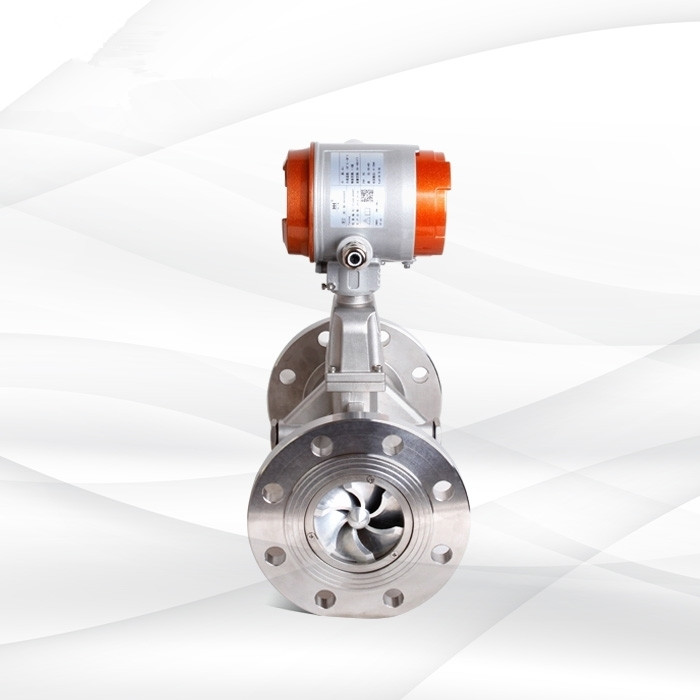

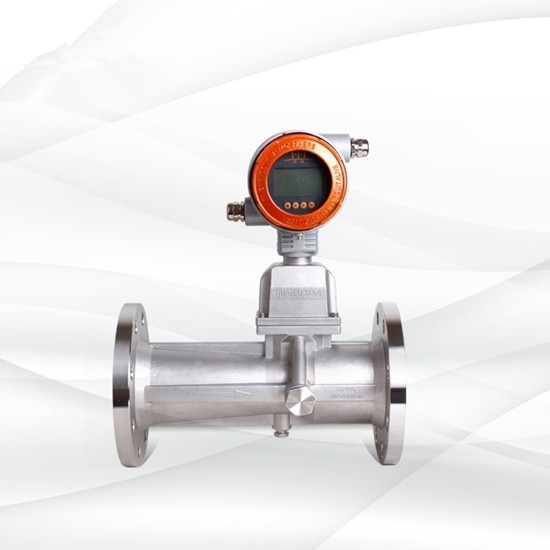

HLUX系列智能旋進旋渦氣體流量計采用最新微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體、液體計量。 |
 |
|
|
|
1、內置式壓力、溫度、流量傳感器具備多種補償方式可供用戶選擇，安全性能高，結構緊湊，外形美觀。 |
|
2、就地顯示溫度、壓力、瞬時流量和累積總量。 |
|
3、采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。 |
|
4、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可永久性保存。 |
|
5、整機功耗極低，能憑內部電池長期供電運行，是理想的無需外電源就地顯示儀表。 |
|
6、防盜功能可靠，具有密碼保護，防止參數改動。 |
|
7、具備兩線制和三線制4～20mA標準電流信號輸出，脈沖輸出和RS485接口。36.2-2010有關規定。隔爆型防爆標志為ExdⅡCT6。 |
|
本系列產品執行國家JJG198-94《速度式流量計檢定規程》Q/320831AHH003-2004《HLUX系列智能旋進旋渦氣體流量計》企業標準。 |
|
本系列產品經國家級儀器儀表防爆安全監督部（NEPSI）檢定認可，符合國家標準GB3836.1-2010、GB38 |
|
 |
|
 |
|
1.標準狀態條件：P=101.325kPa，T=293.15K |
|
2.使用條件： |
|
環境溫度：-30～+60℃ |
|
介質溫度：-20～+80℃ |
|
相對溫度：5%～95% 大氣壓力：86KPa～106KPa |
|

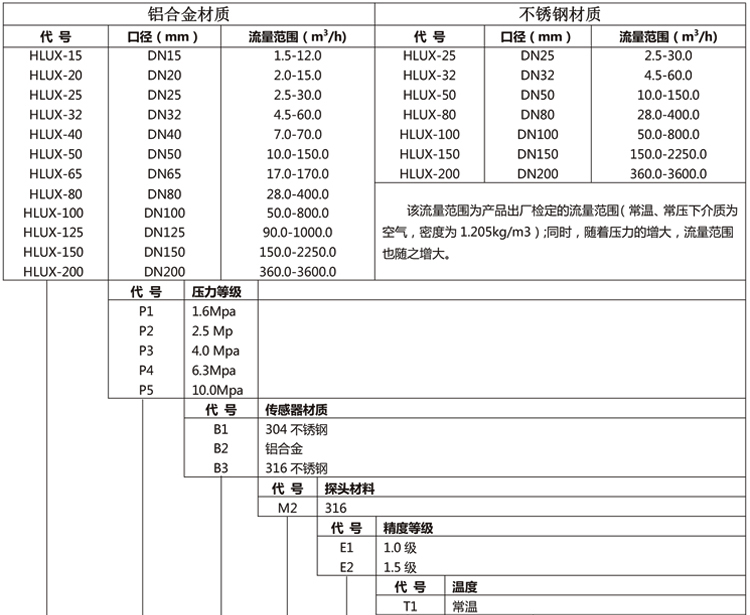

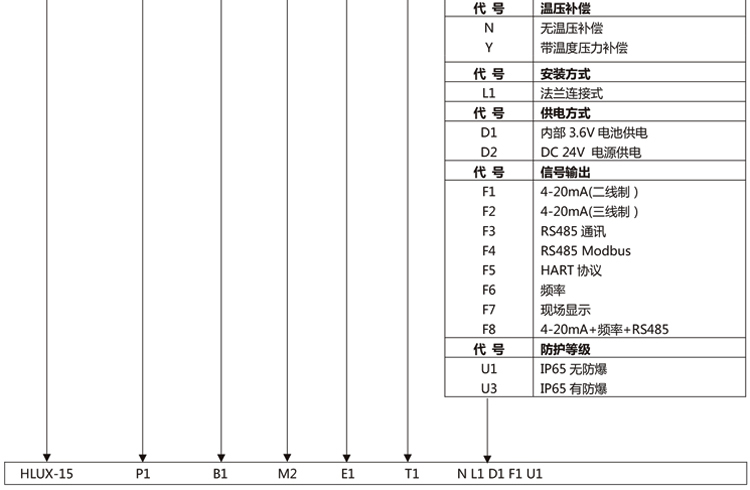

3、流量計規格、基本參數和性能指標（見表） |
|
鋁合金殼體旋進流量計流量范圍 |
不銹鋼殼體旋進流量計流量范圍 |
|
型號規格 |
公稱通徑DN(mm) |
流量范圍(m3/h) |
型號規格 |
公稱通徑DN(mm) |
流量范圍(m3/h) |
|
HLUX-20 |
20 |
2.0-15.0 |
HLUX-20 |
20 |
2.0-15.0 |
|
HLUX-25 |
25 |
2.5-30.0 |
HLUX-25 |
25 |
2.5-30.0 |
|
HLUX-32 |
32 |
4.5-60.0 |
HLUX-32 |
32 |
4.5-60.0 |
|
HLUX-50 |
50 |
10.0-150.0 |
HLUX-50 |
50 |
10.0-150.0 |
|
HLUX-80 |
80 |
28.0-400.0 |
HLUX-80 |
80 |
28.0-400.0 |
|
HLUX-100 |
100 |
50.0-800.0 |
HLUX-100 |
100 |
50.0-800.0 |
|
HLUX-150 |
150 |
150.0-2250.0 |
HLUX-150 |
150 |
150.0-2250.0 |
|
HLUX-200 |
200 |
360.0-3600.0 |
HLUX-200 |
200 |
360.0-3600.0 |
|
該流量范圍為產品出廠檢定的流量范圍（常溫、常壓下介質為空氣，密度為1.205kg/m3）；同時壓力的增大，流量范圍也隨之增大。 |
|
4.電氣性能指標 |
|
工作電源：外電源：+24VDC |
|
內電源：3.6V鋰電池； |
|
整機功耗：外電源，＜1W |
|
內電源：＜0.3mW， |
|
輸出方式：脈沖信號 |
|
4～20mA電池信號：對應流量0～Qmax，20mA對應流量可由用戶自己設 定。 |
|
RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數。 |
|
 |

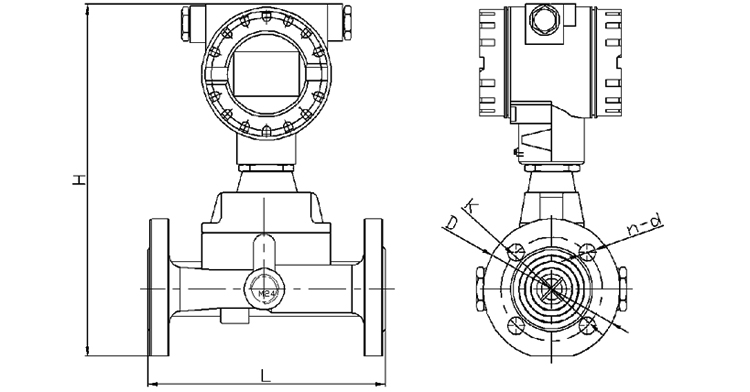

1、鋁合金殼體旋進流量外表尺寸
|
鋁合金殼體旋進流量計外形及安裝尺寸表 |
|
公稱通徑 DN（mm） |
壓 力 等 級 （PN） |
安裝總長度 L（mm） |
安裝總高度 H（mm） |
法蘭外徑 D（mm） |
螺栓孔中心 圓直徑 K（mm） |
螺栓孔數量 n 螺栓孔直徑 d |
|
20 |
1.6MPa |
160 |
410 |
105 |
75 |
4-Φ14 |
|
25 |
1.6MPa |
180 |
420 |
115 |
85 |
4-Φ14 |
|
32 |
1.6MPa |
200 |
430 |
140 |
100 |
4-Φ18 |
|
50 |
1.6MPa |
232 |
440 |
165 |
125 |
4-Φ18 |
|
80 |
1.6MPa |
330 |
490 |
200 |
160 |
8-Φ18 |
|
100 |
1.6MPa |
413 |
510 |
220 |
180 |
8-Φ18 |
|
150 |
1.6MPa |
575 |
560 |
285 |
240 |
8-Φ22 |
|
200 |
1.6MPa |
700 |
620 |
340 |
295 |
12-Φ22 |
注：1、上表所有數據僅基于標準型旋進流量計； 2、與表中不同的壓力和口徑為特殊規格，特殊說明； 3、以上尺寸執行HG20593-2009法蘭標準，特殊說明； |
|

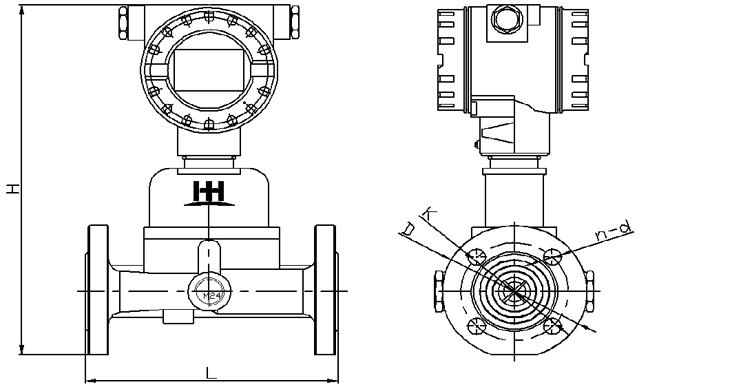

2.不銹鋼殼體旋進流量計外形尺寸
|
不銹鋼殼體旋進流量計外形尺寸 |
|
公稱通徑 DN（mm） |
壓 力 等 級 （PN） |
安裝總長度 L（mm） |
安裝總高度 H（mm） |
法蘭外徑 D（mm） |
螺栓孔中心 圓直徑 K（mm） |
螺栓孔數量 n 螺栓孔直徑 d |
|
20 |
4.0MPa |
200 |
300 |
105 |
75 |
4-Φ14 |
|
25 |
4.0MPa |
200 |
300 |
115 |
85 |
4-Φ14 |
|
32 |
4.0MPa |
200 |
360 |
140 |
100 |
4-Φ18 |
|
50 |
4.0MPa |
230 |
370 |
165 |
125 |
4-Φ18 |
|
50 |
6.3MPa |
240 |
390 |
180 |
135 |
4-Φ22 |
|
80 |
1.6MPa |
330 |
420 |
200 |
160 |
8-Φ18 |
|
80 |
6.3MPa |
330 |
430 |
215 |
170 |
8-Φ22 |
|
100 |
1.6MPa |
410 |
485 |
220 |
180 |
8-Φ18 |
|
150 |
1.6MPa |
570 |
510 |
285 |
240 |
8-Φ22 |
|
200 |
1.6MPa |
700 |
570 |
340 |
295 |
12-Φ22 |
注：1、上表所有數據僅基于標準型旋進流量計； 2、與表中不同的壓力和口徑為特殊規格，特殊說明； 3、法蘭執行標準HG20593-2009,特殊說明； |
 |
|

|
|
|
|
1）0.8～3KHz等精度測頻； |
|
2）4-20mA輸出； |
|
3）上下限報警輸出，其監控的參數、高低報警和電平輸出方式可根據需要設置； |
|
4）三路12位AD輸入（溫度、壓力、電池電壓）； |
|
5）0～1000Hz頻率輸出； |
|
6）累積流量可記錄； |
|
7）整機平均功耗450μA。 |
|
 |
跳線版 |
撥碼版 |
|
|

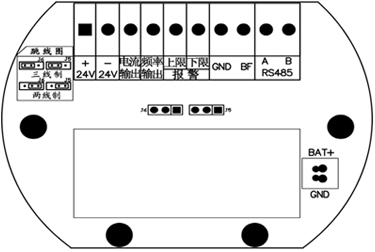

接線端子含義如下：
|
+24V |
24V 電源輸入（正） |
|
-24V |
24V 電源輸入（負） |
|
電流輸出 |
4 ～ 20mA 輸出 |
|
頻率輸出 |
24V 脈沖輸出 |
|
（報警）上限 |
上限報警輸出 |
|
（報警）下限 |
下限報警輸出 |
|
GND |
3V脈沖輸出地 |
|
BF |
3V 脈沖輸出 |
|
RS485 A |
485 通訊線（A+） |
|
RS485 B |
485 通訊線（B+） |
|

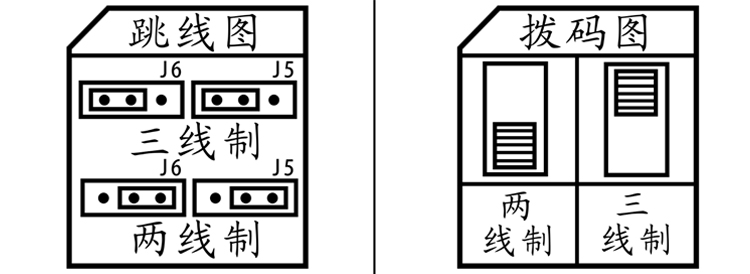

跳線(撥碼)圖
|

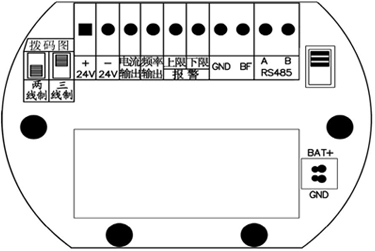

三線制時，J5、J6 跳線帽都跳到左邊 |
三線制時，如圖，撥碼撥到上端 |
|
兩線制時，J5、J6 跳線帽都跳到右邊 |
兩線制時，如圖，撥碼撥到下端 |
|
|

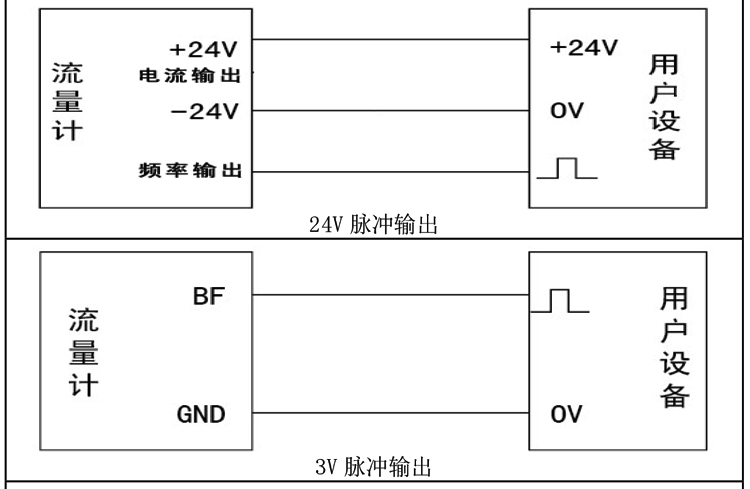

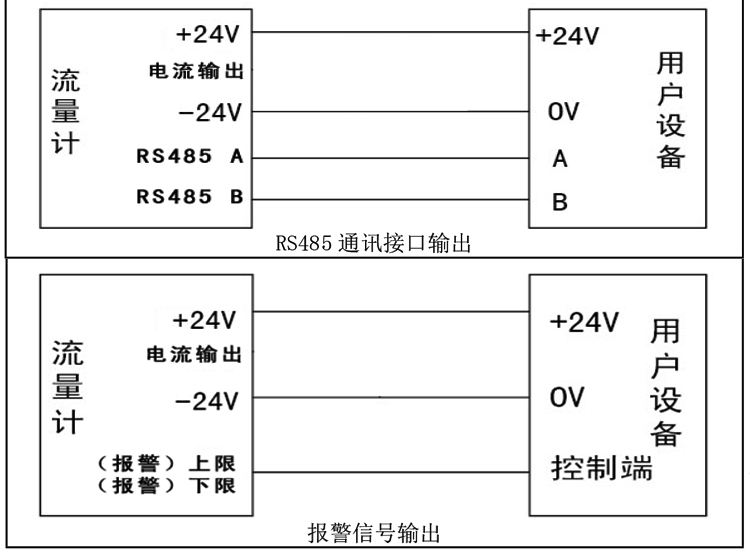

接線示意圖

|
 |
|
1、流量計應根據流向標志安裝。 |
|
2、流量計可水平、垂直或任意角度傾斜安裝。 |
|

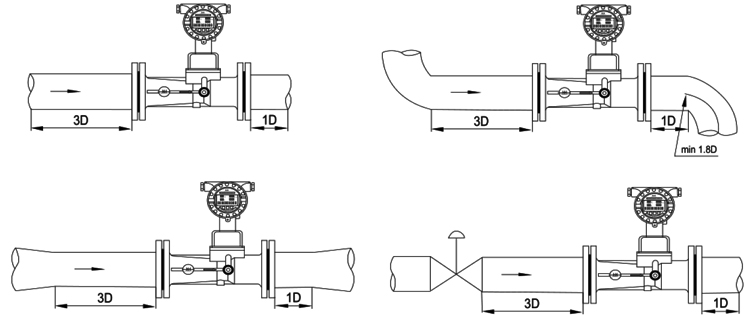

3、上下游直管段要求見圖1 |
|
4、被測介質內除含有較大顆?；蜉^長纖維性雜質外，一般無需安裝過濾器。 |
|
5、流量計周圍不應有強外磁場干擾及強烈的機械振動。 |
|
6、流量計必須可靠接地。 |
 |
 |
|
1.在運行過程中若發生流量計顯示值與實際流量示值不符合時，應首先檢查用戶的管道系統是否符合流量計的安裝要求。 |
|
2.故障排除見表 |
|
|
故障現象 |
可能原因 |
排除方法 |
|
接通外電源后無輸出信號 |
1.管道無介質流量或流量低于始動流量 |
1.提高介質流量，使其滿足流量要求 |
|
2.檢查電源與輸出線連接是否正確 |
2.正確接線 |
|
3.前置放大器損壞（積算儀不計數，瞬時值為“0”） |
3.更換前置放大器 |
|
無流量時流量計有流量顯示 |
1.流量計接地不良及強電和其它地線接線受干擾 |
1.正確接好地線，排除干擾 |
|
2.放大器靈敏度過高或產生自激 |
2.更換前置放大器 |
|
3.供電電源不穩，濾波不良及其他電氣干擾 |
3.修理、更換供電電源，排除干擾 |
|
瞬時流量示值顯示不穩定 |
1.放大器靈敏過高或過低，有多計、漏計脈沖現象 |
1.更換前置放大器 |
|
2.流量計葉輪轉速不穩定 |
2.對葉輪重新安裝或排除臟物 |
|
3.接地不良 |
3.檢查接地線路，使之正常 |
|
累積流量示值和實際量 不符合 |
1.流量計儀表系數輸入不正確 |
1.重新標定后輸入正確的儀表系數 |
|
2.用戶正常流量低于或高于選用流量計的正常流量范圍 |
2.調速管道流量使其正常或選用合適的規格 |
|
3.流量計本身超差 |
3.重新標定 |
|
轉換顯示 不正常 |
轉換按鍵接觸不良 |
更換按鍵 |
|
睡眠喚醒或換上新電池出現列機 |
上電復位電路不正?；蛘駝与娐凡黄鹫?/span> |
重新電池（需取出后延時5秒后重裝） |
|
|
|
