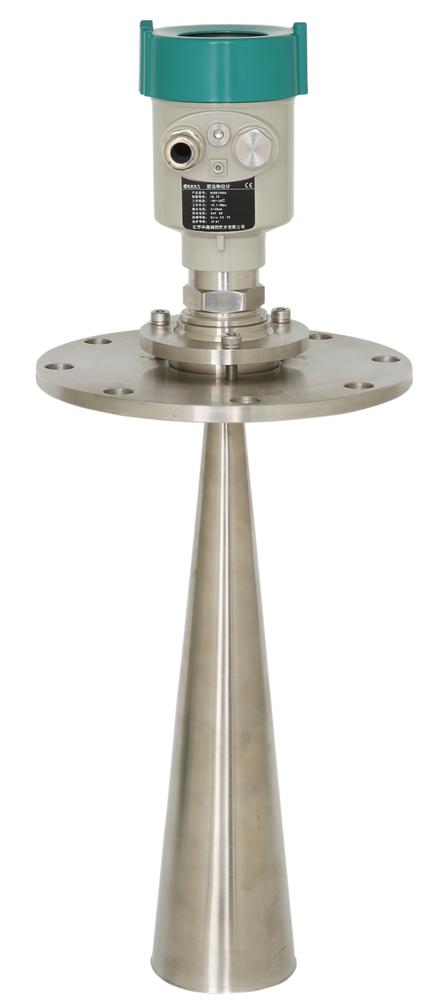

智能雷達物位計(喇叭口)
智能雷達物位計是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內...
一、簡介
傳感器是26G高頻雷達式物位測量儀表,輸出4-20mA模擬信號,測量最大距離可達70米。 天線被進一步優化處理,新型的快速的微處理器可以進行更高速率的信號分析處理,使得儀表可以用于:反應釜或固體料倉非常復雜的測量條件。
二、原理
高頻微波脈沖發射較窄的微波脈沖,經天線向下傳輸,微波接觸到被測介質表面后被反射回來,再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。(因為微波傳播速度極快,電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的)

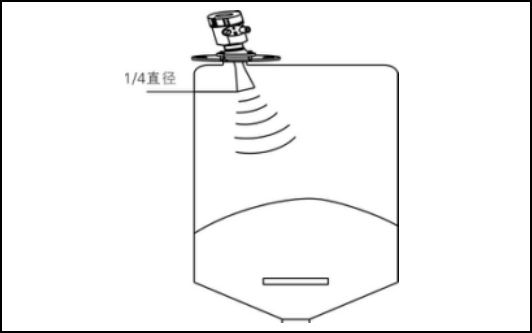

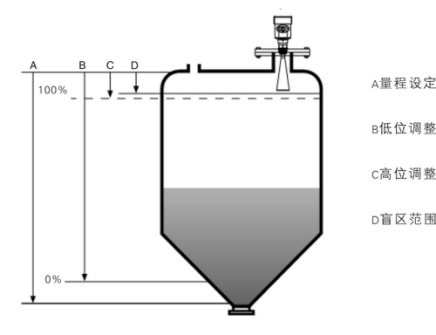

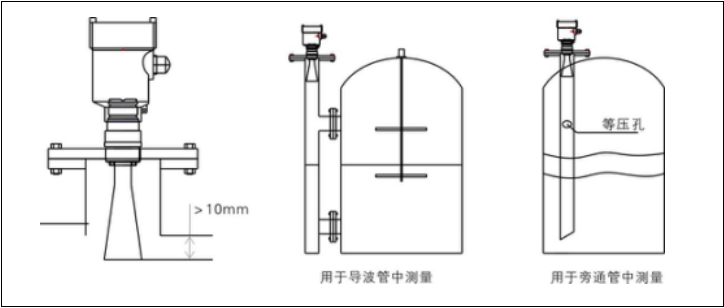

三、參數及尺寸安裝
R801參數
選型
HHDR803參數
選型

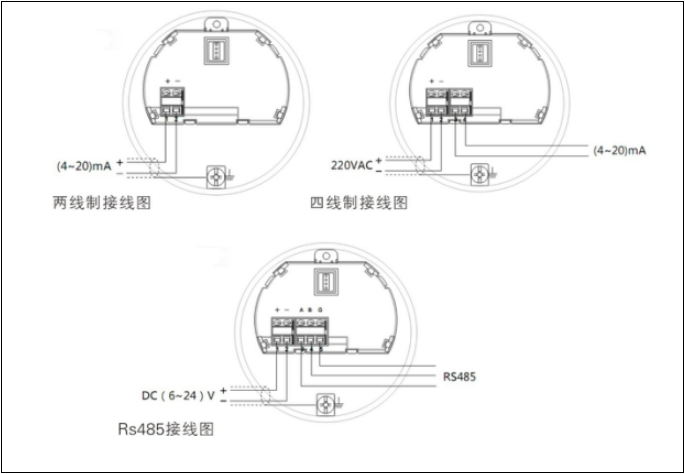

接線方法
